El segundo ejemplo es el código Fade que permite encender y apagar suavemente una lucecita led externa a la placa.
Hardware
Se requiere:
- Los mismos materiales del Ejemplo Blink (Parpadeo) : Arduino, cable de impresora (USB A-male to B-male) y computado para compilar el código.

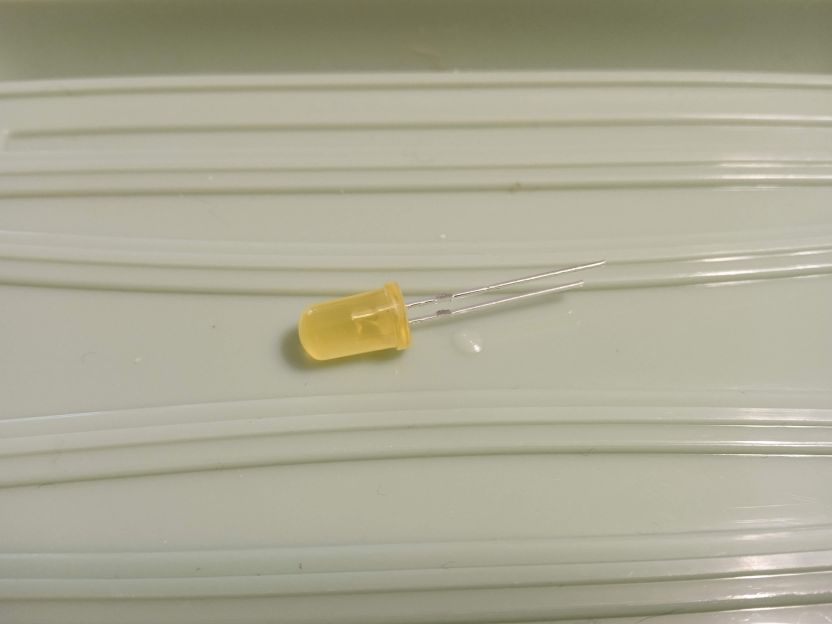

- Luz led.
Circuito
Se debe conectar la patita corta del led en el pin GND y la patita larga en la que indique el código, en este caso, el led corresponde al número ~9 (análogo 9 o colita de chancho 9). Es necesario abrir las patitas del led, porque si no, no llegan. Se puede insertar dentro de los agujeritos de la cosita negra o soldar directo a la placa en los agujeritos que están al lado del número.
Código
El código (sin comentarios) es el siguiente:
int led = 9;
int brightness = 0;
int fadeAmount = 5;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
analogWrite(led, brightness);
brightness = brightness + fadeAmount;
if (brightness <= 0 || brightness >= 255) {
fadeAmount = -fadeAmount;
}
delay(30);
}
